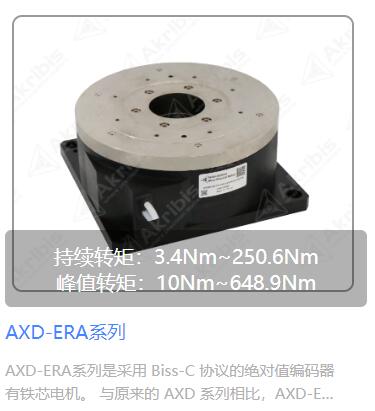

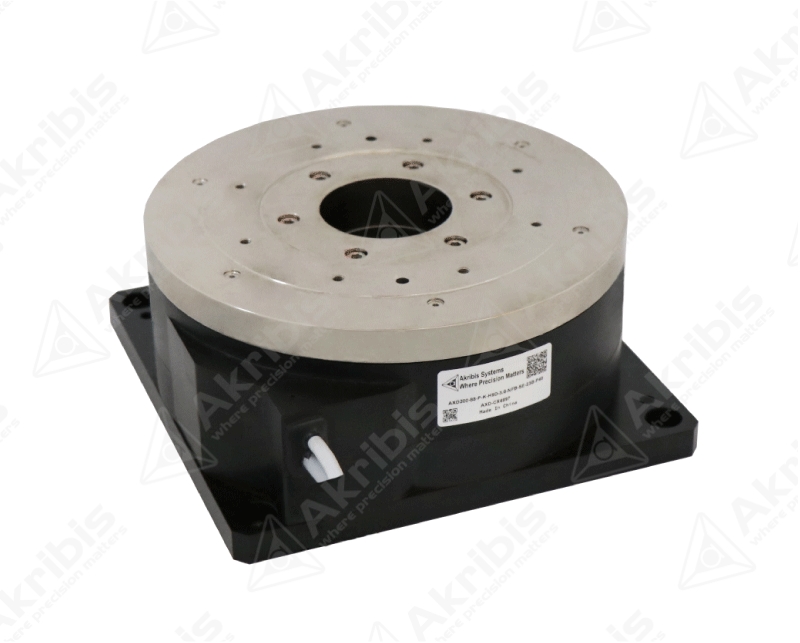

AXD-ERA系列力矩电机

AXD-ERA系列是采用 Biss-C 协议的绝对值编码器有铁芯电机。与原来的 AXD 系列相比，AXD-ERA系列不惧怕灰尘和油污等恶劣的应用环境。且使用的是绝对值编码器，而不是增量值编码器。重复精度可以达到 ±1.5 arc sec以内。最重要的一点是，不用做误差补偿，绝对精度可以达到±15 arc sec以内。

设计特点：

A.绝对值编码器（BiSS-C）

B.抗污染能力强

C.直驱无刷电机

D.低齿槽转矩

E.可选低速绕组或高速绕组

F.高扭矩密度

规格参数

电机规格	直径	高度	中孔	最高转速@峰值扭矩^①	重复定位精度^②	转动惯量
电机规格	(mm)	(mm)	(mm)	(rpm)	(arc sec)	(kg·m²)
AXD120-ERA	120	71	32	2000	+/-1.5	1.18E-03
AXD160-ERA	160	77	33	1000	+/-1.5	4.15E-03
AXD200-ERA	200	87	55	600	+/-1.5	1.14E-02
AXD280-ERA	280	100	85	250	+/-1.5	6.00E-02
AXD400-ERA	400	180	130	165	+/-1.5	5.15E-01

注：

①测量基于ABI增量式光学编码器和最大母线电压。

②测量基于ABI增量式光学编码器，标准端跳等级。

相关参数规格如有变动，恕不另行通知。

尺寸图

AXD120-71

AXD200-87

AXD280-100

AXD400-180

订购信息
