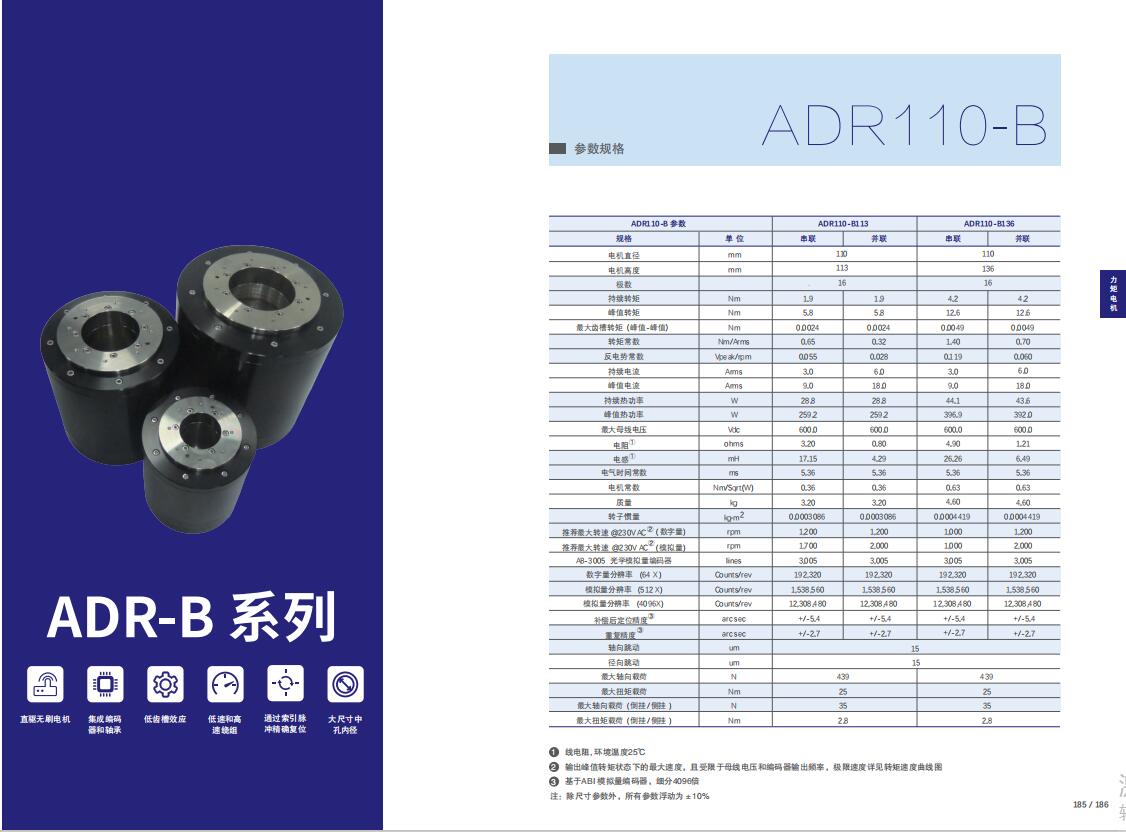

直驱式旋转电机ADR-B系列力矩电机

ADR-B系列直接驱动旋转电机 ADR-B系列电机是有铁芯永磁电机，通过独特的设计，实现比ADR-A系列更大的中孔，与ADR-A系列同样具有高铜线槽满率，低齿槽转矩的特点。

直接驱动电机 (DDR) 是一种用于直接驱动荷载且无需任何传输机制（例如变速箱或皮带）的电机。这些电机也被称为力矩电机。它们通过使用高能永磁，产生高力矩。

Joraytech骄雷科技提供各种类型的DDR，包括 ADR-A 系列、ADR-B 系列、ADR-P 系列、ACD 系列和 AXD 系列。根据特定应用，我们也设计许多定制的直接驱动电机。

设计特点：

A．直驱无刷永磁电机

B．低齿槽转矩

C．可适用于高速和低速工况

D．大中孔设计

E．内置高分辨率编码器

电机规格	外径	高度	中孔	速度@峰值转矩	重复定位精度	转子惯量
电机规格	(mm)	(mm)	(mm)	(rpm)	(arc sec)	(kgm²)
ADR110-B113	110	113	32	2000	+/-2.7	3.09E-04
ADR110-B136	110	136	32	2000	+/-2.7	4.42E-04
ADR135-B121	135	121	48	1350	+/-2	9.92E-04
ADR135-B148	135	148	48	745	+/-2	1.33E-04
ADR175-B143	175	143	72	880	+/-2	5.42E-03
ADR175-B180	175	180	72	470	+/-2	7.62E-03
ADR220-B167	220	167	87	540	+/-2	1.79E-02
ADR220-B217	220	217	87	260	+/-2	2.52E-02

电机规格	外径	高度	中孔	速度@峰值转矩	重复定位精度	转子惯量
电机规格	(mm)	(mm)	(mm)	(rpm)	(arc sec)	(kgm²)
ADR110-B113	110	113	32	2000	+/-2.7	3.09E-04
ADR110-B136	110	136	32	2000	+/-2.7	4.42E-04
ADR135-B121	135	121	48	1350	+/-2	9.92E-04
ADR135-B148	135	148	48	745	+/-2	1.33E-04
ADR175-B143	175	143	72	880	+/-2	5.42E-03
ADR175-B180	175	180	72	470	+/-2	7.62E-03
ADR220-B167	220	167	87	540	+/-2	1.79E-02
ADR220-B217	220	217	87	260	+/-2	2.52E-02
