基于 PC 和 EtherCAT 的控制技术在高功率激光切割机中的应用

苏州迅镭激光科技有限公司总部位于新加坡-苏州工业园区，专业致力于激光设备的研发、生产和销售。公司为占领高功率激光切割的市场，于 2016 年开始和中国倍福开启战略合作。倍福的 EtherCAT 总线以及 XFC 高速输出模块为激光的高速稳定输出提供了保障。

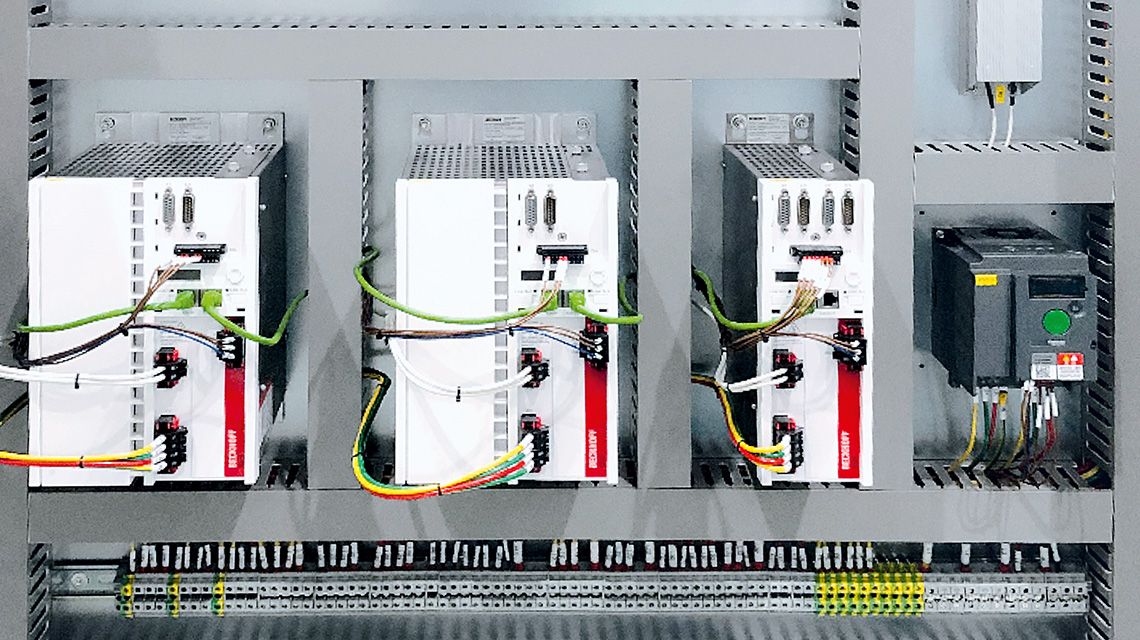

倍福 AX5000 伺服驱动器用于激光切割控制柜中

公司荣获国家高新技术企业、江苏省民营科技企业、江苏省优秀企业、苏南科技示范区瞪羚企业等多项称号。作为非常苛刻的应用，高性能激光切割机尤其受益于对技术的高度关注。

TwinCAT CNC 开放式系统

高功率激光一般指的是激光器功率在 8kw 以上的机器。与低功率机器相比，工艺上要更为复杂。比如：慢起刀、渐进穿孔、预爆孔等工艺。同时新的工艺功能也是如雨后春笋频繁增加。所以开放的系统对于客户的二次开发尤其重要，可以保证客户程序的独立性、保密性。对于倍福产品，赵建评价是：“模块化的 PLC 程序和开放的 CNC 系统，可以方便快捷地增加和测试新的工艺功能，这对于占领高功率激光切割机市场提供非常好的帮助。”

倍福为客户提供一个标准的HMI界面，客户可直接使用。采用Visual Studio® .NET编写，源代码对客户全部开放。客户可根据自己的需要做二次开发。倍福基于PC的开放式CNC系统与PLC系统通过HLI无缝衔接，方便客户开发测试最新的工艺功能，以保证客户在行业市场的领先地位。

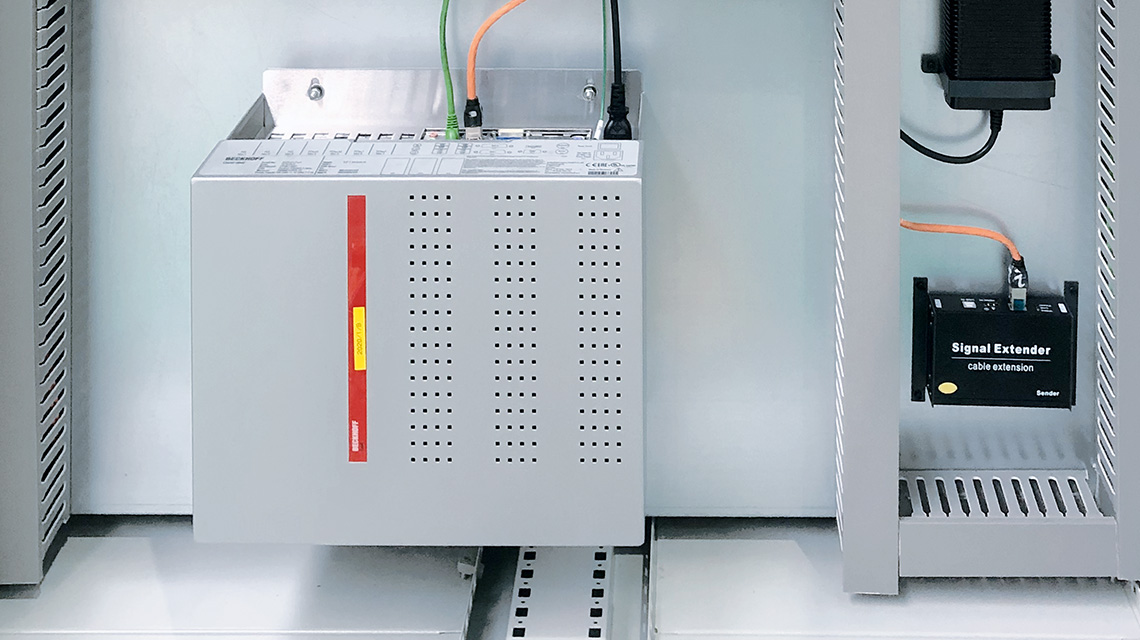

C6640 工控机用于机械控制

用于快速切割的 CNC 功能和伺服驱动器

高功率激光在薄板切割时需要比低功率大大节约时间才能体现出价值。为了提高效率，伺服电机需要提供较大的加速度和较小的加速度时间参数，同时不能对机床造成比较大的冲击，影响切割效果。针对于此，AX5000 伺服驱动器提供了速度观测器、加速度前馈等优化功能，可保证高速切割时跟随误差达到5微米以内。对于复杂的小线段切割，比如：切割汉字图形。倍福提供了样条曲线功能，可以优化轨迹路径，提高切割效率。

针对尖角切割，由于尖角的激光能量密度过大，会出现过烧现象。倍福提供了边角功能，可以在尖角处提前输出标志信号，客户可根据标志信号适当降低激光能量，优化切割效果。薄板切割时，工件切割完成后掉落或者边缘翘起，有撞击切割头的风险。针对于此，倍福提供了提前距离输出M函数，在切割完成时提前设定距离关掉激光，这样工件可以连接在板材上，防止掉落或翘起。

在激光切割电气系统中除常规的数字量、模拟量 IO 以外，还用到了控制激光器光闸的脉冲输出模块。倍福的 EL2502 模块可通过非常简单的 PLC 程序就能实现 1Hz 到 125kHz 的频率、占空比0到 100% 的输出，满足市场上大部分品牌的激光器。倍福的EL6692 模块可以与一些使用 EtherCAT 总线的激光器做实时通讯，如：通快激光器。倍福的 EL2262 模块可以做到微秒级输出，可实现激光切割的飞行切割工艺。
