高扭矩密度水冷力矩电机

来源:上海骄雷自动化科技有限公司发布时间:2022-11-18

近年来,永磁同步电机朝着扭矩密度越大的方向发展,尤其是一些特殊的行业,他们更需要高扭矩密度的力矩电机,比如机床领域的摇篮转台:由于整个转台的重量较大,一般需要较高的扭矩才能维持固定的角度进行加工,因此,对力矩电机的扭矩需求较高。



伺服电机+机械传动的缺点

传统的摇篮转台是通过伺服电机+蜗轮蜗杆/滚子凸轮/谐波减速机等机械结构实现传动,主要存在以下缺点:

1. 存在机械磨损、背隙,精度寿命较短,难以满足高精度加工要求

2. 结构相对复杂,体积较大,扭矩传递效率低、响应速度较慢



直驱永磁同步电机优势

直驱永磁同步电机避免了以上问题,并渐渐应用于各类行业,逐步替代伺服电机。在机床加工领域,摇篮转台产品就是其中一个例子。因为直驱,无背隙的特点,传递效率能达到90%甚至更高, 再加上稀土永磁的设计,使得扭矩密度高于其他种类的电机,备受大家喜爱。

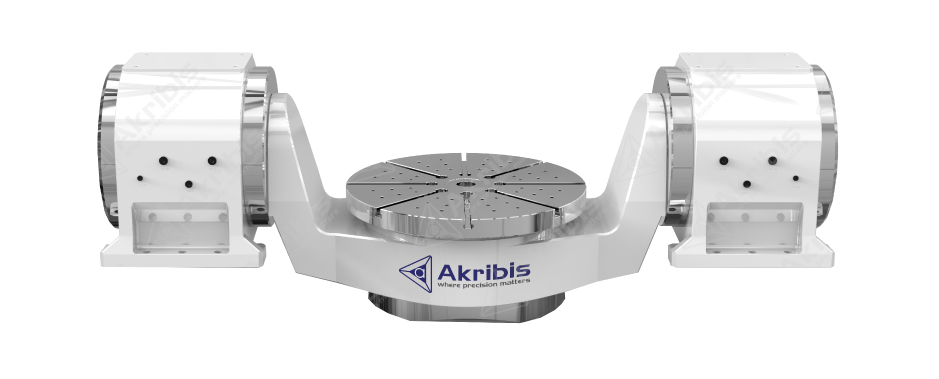

CNC直驱摇篮转台

共集成有3个永磁同步电机







雅科贝思力矩电机优势

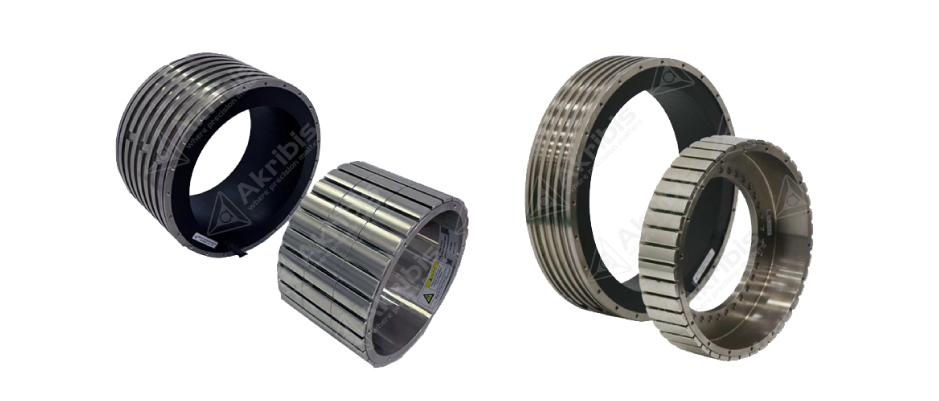

雅科贝思针对此类大扭矩需求的应用,研发了ADR-F-W系列力矩电机(水冷设计,永磁同步电机),其特点有:



高扭矩密度





水冷设计





大中孔,安装自由度高





低齿槽转矩





高响应



除了直驱和高扭矩密度的特点,此类转台电机,对电机的扭矩波动也有相当苛刻的要求。因为较大的扭矩波动,会影响加工件表面质量。

针对此问题,雅科贝思给出了独特的铁芯和磁钢的设计,此设计可优化电机的齿槽转矩,能够极大程度地满足转台领域的应用需求。



电机参数

持续扭矩:70Nm~1000Nm

峰值扭矩:167Nm~1656Nm

电机直径:180mm~450mm



该系列扭矩和尺寸覆盖范围较广,客户可以根据实际工况进行自由选择。
