当前位置：首页 > 产品中心 > 直线电机 > AKMF系列直线电机

PRODUCT产品中心

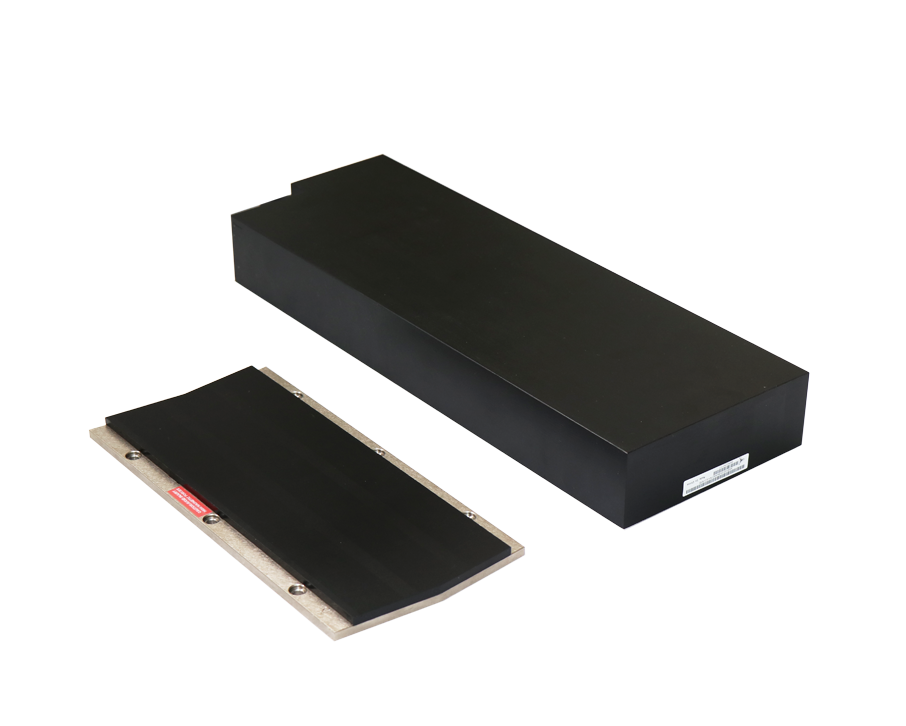

AKMF系列直线电机

水冷设计，高推力常数，适用于各类轻载、重载、轻切削、重切削数控机床。

特点：

·低齿槽力设计

·无反向间隙

·高响应和带宽

·水冷设计

·无磨损，免维护

·最大推力可达11941N

适用于各类车、铣、磨等等各类数控机床

电机线圈

	线圈长度 (mm)	持续力 (N) @100℃	峰值力 (N)
AKMF100-W-B2	236	1033.9	1511.5
AKMF100-W-B4	404	1976.5	3023
AKMF100-W-B4-D30	404	1927.1	2947.5
AKMF100-W-B6	572	2873.7	4534.6
AKMF100-W-B6-D29	572	2873.7	4534.6
AKMF150-W-B4	404	2599.3	4578.5
AKMF150-W-B4-D31	404	2555.1	4500.6
AKMF150-W-B6	572	3762.3	6867.7
AKMF150-W-B6-D18	572	3762.3	6867.7
AKMF200-W-B4	404	3183.4	6046.1
AKMF200-W-B4-D32	404	3143.6	5970.5
AKMF200-W-B6	618	4584.1	9069.1
AKMF200-W-B6-D19	618	4584.1	9069.1

电机磁轨

磁轨 P/N	磁轨长度 “TL”(mm)	孔数 “H”	质量 (kg）
AKMF100-TL168-E	168	8	1.4
AKMF100-TL252-E	252	12	22
AKMF100-TL420-E	420	20	3.6
AKMF150-TL168-E	168	8	2.6
AKMF150-TL252-E	252	12	3.8
AKMF150-TL420-E	420	20	6.4
AKMF200-TL168-E	168	8	3.8
AKMF200-TL252-E	252	12	5.7
AKMF200-TL420-E	420	20	9.4

AKMF100系列尺寸图

AKMF100-W-B2

AKMF100-W-B2尺寸图 1.jpg

AKMF100-W-B4

AKMF100-W-B4尺寸图 2.jpg

AKMF100-W-B4-D30

AKMF100-W-B4-D30尺寸图 3.jpg

AKMF100-W-B6

AKMF100-W-B6尺寸图 4.jpg

AKMF100-W-B6-D29

AKMF100-W-B6-D29尺寸图 5.jpg

AKMF100 磁轨

AKMF100 磁轨图.jpg

AKMF150系列尺寸图

AKMF150-W-B4

AKMF150-W-B4尺寸图 1.jpg

AKMF150-W-B4-D31

AKMF150-W-B4-D31尺寸图 2.jpg

AKMF150-W-B6


AKMF150-W-B6-D18

AKMF150-W-B6-D18尺寸图 4.jpg

AKMF150 磁轨

AKMF150 磁轨图.jpg

AKMF200系列尺寸图

AKMF200-W-B4

AKMF200-W-B4尺寸图 1.jpg

AKMF200-W-B4-D32

AKMF200-W-B4-D32尺寸图 2.jpg

AKMF200-W-B6

AKMF200-W-B6尺寸图 3.jpg

AKMF200-W-B6-D19

AKMF200-W-B6-D19尺寸图 4.jpg

AKMF200 磁轨

AKMF200 磁轨图.jpg

AKMF针脚定义

AKMF 100 / 150 / 200 系列电机接线图

AKMF 100 150 200 系列电机接线图.jpg

AKMF100系列

AKMF100 订购规则图.jpg

AKMF150系列

AKMF150 订购规则图.jpg

AKMF200系列

AKMF200 订购规则图 .jpg
