外科平面口罩机设备中的自动化方案应用

         新型冠状病毒疫情是新中国建国以来，第四次(2003年SARS、2009年甲型H1N1、2013年H7N9)遭遇如此严重的流行疾病疫情。自疫情爆发以来，举国上下大江南北全部进入到了紧急战备状态，上至国家，下至企业与黎明百姓，都在用自己的行动，团结一致地对抗着这场疫情，展现了强大的国家与民族凝聚力，也再次证明了中华名族无愧屹立于世界名族之林。

       上海骄雷科技股份有限公司在疫情爆发后，启动了紧急应对机 制，充分结合自身的企业技术特点，积极参与到这场抗击疫情的活动中，那就是口罩机生产设备自动化方案的开发与应用。

口罩的分类

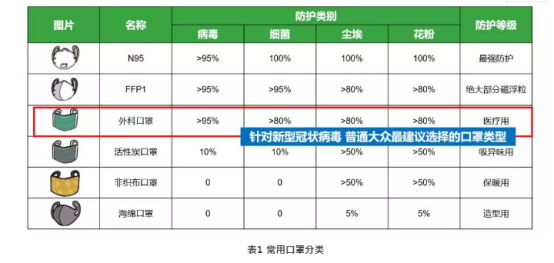

什么样的口罩对新型冠状病毒有效呢？如表1所示，其中N95FFP1与外科口罩都是能够过滤飞沫，从而有效防护新型冠状病毒的，且外科口罩是建议普通大众使用的。首先，它的防护等级较高，对病毒、细菌、尘埃以及花粉的防护都很有效；其次，相比于N95和FFP1，它的性价比高；它对应的生产设备效 率能提升很高，能保证供给量；因此，广大民众需要的是外科口罩，具体说是外科平面口罩。

口罩的加工设备

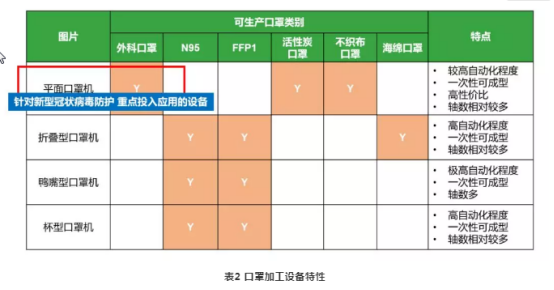

那么口罩又是如何做出来的呢？按照不同的口罩种类，有不同的口罩加工设备。通过如表2所示，可以明确知道：当前针对疫情所需的主要设备是外科平面口罩机设备。

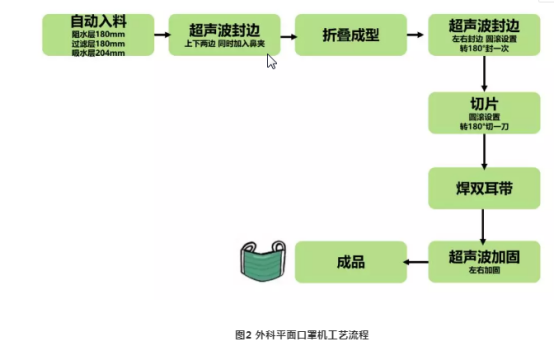

1.外科平面口罩机的工艺流程

外科平面口罩机多为一次成型，即口罩本体与双耳带焊接一体式完成，主要工艺手段是超声波封边与焊接技术。

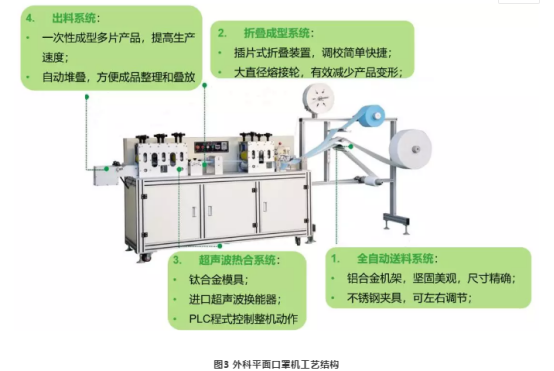

2.外科平面口罩机的工艺结构

外科平面口罩机的结构一般性包括四个部分：全自动送料、折叠成型、超声波热合系统与出料系统。正常时期，大部分加工可依靠步进进行，但在当前疫情特殊时期，全伺服化被需求，以充分提升加工效率和速度。

3.外科平面口罩机的自动化特性

l高速高精：伺服应用远大于变频器，满足高速高精的需求；

l多轴运动：轴数较多，以定位控制为主；

l运动控制：电子凸轮功能需求，以中小型PLC为主要系统；

l特殊时期的产能提升需求：基于EtherCAT工业以太网，大幅度提升生产效率，满足疫情期间的大面积口罩需求。

骄雷科技口罩生产自动化方案

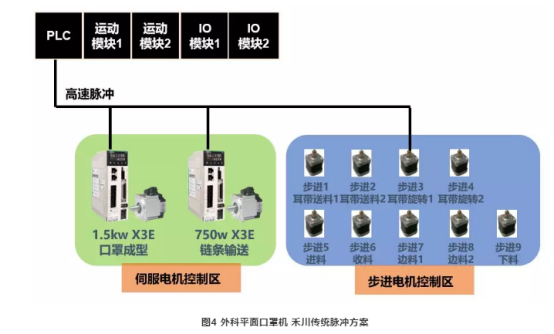

1.传统脉冲方案

（1）产品特色包括：

·         高响应伺服驱动器：2.5KHz响应频宽快速跟随系统指令；

·         伺服调试便捷：陷波调整与共振控 制功能，简易PI调试；

·         较伺服电机：实现机构电机安装大空间节省。

（2）工艺特色有：

·         便于安装：紧凑型驱动器机构设计，超短电机，不占空间，便于安装；

·         高可靠性：基于稳定的位置 控制定位，稳定性高，故障率低。

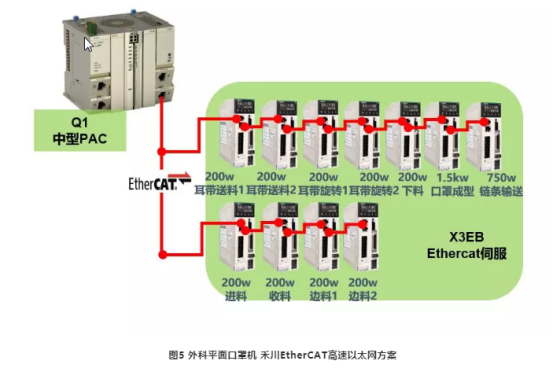

2.EtherCAT高速以太网方案（针对疫情防护，骄雷科技提出的专用方案）

（1）产品特色如下：

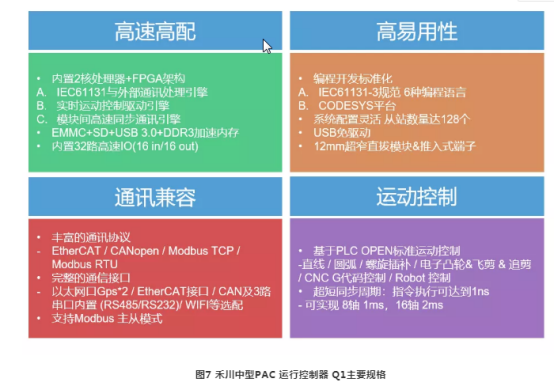

·         中型运动控制器：满足多轴高速以太网EtherCAT同步控制；

·         高响应伺服驱动器：2.5KHz响应频宽快速跟随系统指令；

·         伺服调试便捷：陷波调整与共振控制功能，简易PI调试；

·         伺服：实现机构电机安装空间节省。

（2）工艺特色包括：

    产能提高：EtherCAT网络架构，多轴同步控制，提高口罩单位分钟内的生产数量；

    高精度：高响应定位，提升口罩双耳带焊接精度；

·         节约工时：全部EtherCAT多轴连接，大幅度节省配线与故障排查时间，保证生产效率，节约工时。

（3）骄雷科技高性能总线型伺服X3E系列性能：

·         高美观性：LCD显示紧凑型设计架构；

·         高响应性：2.5kHz响应频宽；

·         高通讯同步精度：EtherCAT采用FPGA协议直接写入，精度可达10ns同步误差+-20ns同步抖动；

·         高易用性：丰富的通讯协议、便捷的滤波与自适应调整功能、完备的位置控制。

 在外科平面口罩机的构成中包括交流伺服、直线电机、DD马达、PC-control、运动控制器、直流驱动器、柔性平台、人机界面、专用线缆、工业相机等一系列工业自动化产品，每个部件都使得该机器可以更好地运作。

上海骄雷自动化科技有限公司致力于自动化科技、液压设备科技、机器人科技等领域内的技术开发，满足医疗器械的制造企业对于专业产品的需求，从事相关设备元器件的销售工作（包括ABB的交流伺服 、雅克贝思的直流电机、DD马达 、AVT的工业相机等），此外还提供自动化领域专业的解决方案、开发服务。在这里，骄雷科技Joraytech竭诚为您服务。
