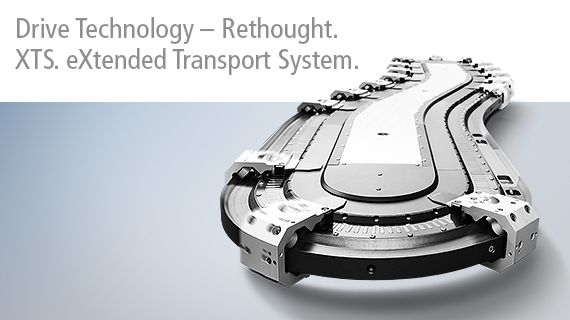

​XTS磁悬浮传输系统

XTS磁悬浮传输系统

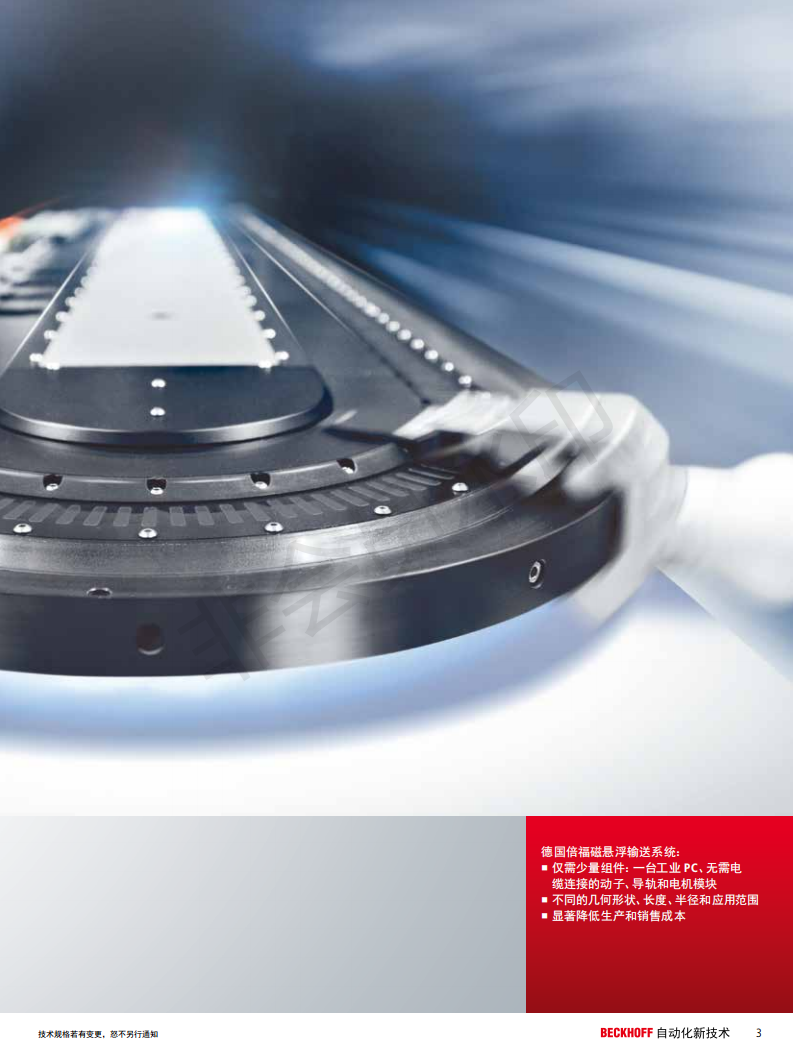

       贝克霍夫的线性传输系统。两种经过验证的驱动原理-结合成一种新的驱动技术。随着XTS(扩展传输系统)线性传输系统,贝克霍夫提出了一种驱动器解决方案,这是前所未有的解决方案-因为它结合了两个著名的驱动原理的优点,在一个单一的系统。在以前使用旋转电机的可能性已经结束的地方,XTS增加了线性系统的优点。到目前为止,在纯线性系统的使用范围有限的地方,XTS补充了旋转解决方案的好处。特殊需求需要特殊的解决方案,这就是为什么开发完全封装的XTS卫生版本和XTS黑线来补充XTS标准的原因。

     线性传输系统XTS(ExtendedTransportSystem)结合了旋转系统和线性系统的优点。XTS是一个机电一体化系统,它包含操作所需的所有功能:模块化的、完全集成的线性电机,在单个装置中进行电力电子和位置测量,作为移动部件的推动器和机械导轨。通过这几个协调的组件,可以实现***多样化的应用。所需的几何形状、长度和半径由元件的数量和选择组成。XTS使单个产品的运输具有持续的物料流动。由于建筑体积小,可以提高能源效率,并能显着地减少机器的尺寸。

System propertiesXTS Standard
Max. force100 N at standstill
Continuous force30 N (at ~30 °C temperature increase in the motor compared to mounting frame)
Speed4 m/s @ 48 V DC supply
Acceleration> 100 m/s? (without payload)
Positioning accuracy<±0.15 mm @ 1.5 m/s possible within a straight module
Absolute accuracy<±0.25 mm possible within a straight module
Repeatability<±10 μm (standstill unidirectional)
Mover length50 mm in direction of movement
Mover weightapprox. 410 g (complete mover without attachments)
Max. system length> 100 m (dependent on computing power, no system limit)
Operating/storage temperature-10…+40 °C/-25…+85 °C (for further information see documentation)
Protection classmotor modules: IP 65 (for further information see documentation)
Approvals/MarkingsCE, UL
Vibration/shock resistanceconforms to EN 60068-2-6/EN 60068-2-27
EMC immunity/emissionconforms to EN 61000-6-2/EN 61000-6-4


Electrical dataXTS
Supply voltagecontrol voltage 24 V DC, power supply 48 V DC
Current consumptionpower supply: 16 A nominal current
Power consumption 24 V DCmotor modules: 30 W/m (communication, electronics, position determination)
Length per feedmax. 3 m (voltage supply, EtherCAT)
Power consumption per moverapprox. 30 W @ 2 m/s constant speed


XTS products
AT20xx-0xxxXTS motor module
AT901x-0050-0550XTS mover
AT9xxx-xxxxXTS guide rails
AT2000-xx00XTS starter kits
TF5850-00ppTC3 XTS Extension
