心脏成像扫描仪

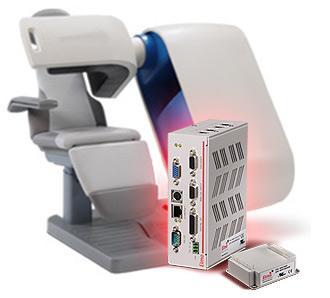

特色产品–哨子（WHI-1 / 60＆WHI-5 / 60）和大师

心脏成像系统采用核成像技术和创新技术来提供非常高的通量并提高图像分辨率。它仅需2分钟即可完成门控SPECT研究，与目前需要12至20分钟的技术相比，这是一项重大改进。速度和图像质量的突破归功于制造商的先进技术，该技术具有以下功能：

较大的辐射收集角度和独特的扫描模式可提供比光子收集高十倍的光子，从而提高了计数统计量和图像质量。

扫描固态检测器的新颖设计和独特的重建算法，可将分辨率提高多达两倍。

采集的自动化和个性化。

机械设计

机器由九个准直器组成，它们放置在旋转轴上，以角度扫描目标。第十根轴有角度地移动九个准直仪的基座，以使其与目标机体对齐。所有扫描动作都在机器内部，对患者不可见。

挑战

当基于Elmo产品为心脏成像系统设计应用程序解决方案时，我们面临以下挑战：

从计算机发出命令使它们移动到要捕获图像的下一个点开始，移动所有的磁头并将其稳定在仅40毫秒的窗口中。

解决方案必须紧凑且节省空间。

机械集成必须在狭窄的机器空间内进行。

由于空间限制，只能使用最少的接线。

由于医疗环境和EMI问题，该解决方案必须符合相关的EMI标准。

Elmo解决方案

心脏成像系统的紧凑性要求紧凑的电子设备和最少的电缆。具有高功率密度且具有快速串行通信通道的高性能驱动器是最佳选择。

该 口哨数字驱动 被选为这个应用中，由于其紧凑的尺寸和机器的接口的限制范围内的整合能力。

选择了九个WHI-1 / 60来移动准直仪的角轴。

选择一种WHI-5 / 60来移动准直仪的基本角运动。

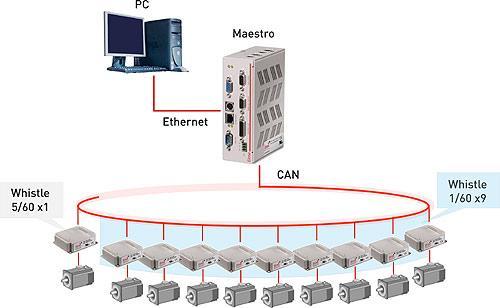

甲 大师作为主控制器，用于控制所有的轴的运动。它通过CANopen通信与十个口哨通信。

心脏成像系统的PC用于通过TCP / IP通信向Maestro发出命令。

通过使用Maestro，制造商的工程师无需使用扫描仪的板载处理器来处理CANopen通信或运动控制过程。

Elmo提供支持客户设计的PCB接口板的服务，以及根据要求设计定制接口板的服务。在这种情况下，制造商在Elmo的协助下设计了Whistle的接口板，以匹配机器的机械限制。然后，接口板经过Elmo工程师的测试和认可。

为什么选择E骄雷科技：

安装空间非常有限，Elmo的紧凑型Whistle驱动程序可以放入机器的有限空间。

Elmo的高伺服性能使机器能够满足运动轮廓的高要求。

与Elmo的所有驱动器一样，哨子也符合医疗EMI标准。因此，不需要外部滤波器。

分布式通信所需的布线量最少，从而节省了空间和成本。

Elmo的Maestro运动解决方案与机器运动迅速集成在一起，并与其先进的软件一起缩短了上市时间。

Elmo为设计和制造心脏成像系统的医学工程师提供了全面的支持。
